T506 PTP时钟服务器板卡

T506 PTP时钟服务器板卡

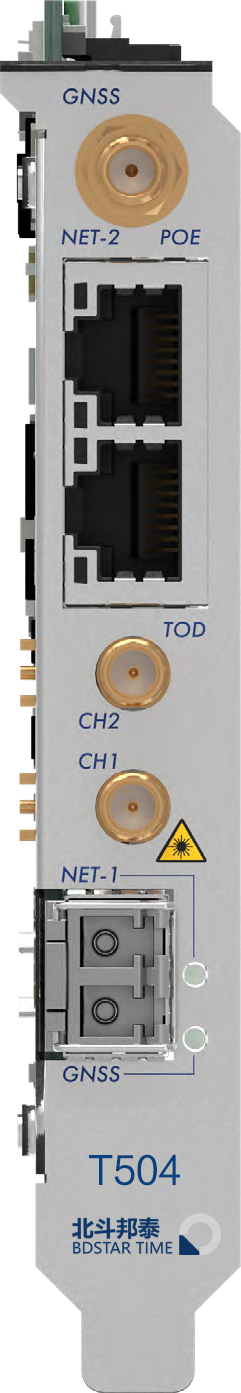

半高 PCIe 卡  PTP 主时钟

NTP 服务器

边界 / 从时钟 获取报价

产品描述

标准服务器正在接管企业网络中的功能，以前使用专用时钟硬件。有些支持关键基础架构的应用程序，应用需要紧密同步才能高效且可靠。单独的典型时钟服务器硬件无法满足所需的同步准确性和灵活性。

我们的 T506 PTP 时钟卡是用于交付和确保精确同步的插卡式同步解决方案。时钟卡设计凝聚了北斗邦泰领先的市场和专业知识经验，并且可以插入标准服务器，以获得准确的 PTP、Synce、PPS 和 TOD 同步。

T506 PTP 时钟卡提供了一组全面的同步功能，包括 GNSS 接收器、PTP 主时钟、NTP 服务器、SyncE 和非常精确的边界时钟。半高 PCIe 尺寸可以插入任何标准服务器，以提供准确的时钟，包括全面管理和保障功能。

在服务器中安装使用 T506 时钟板卡，应用程序可以进行精确可靠的同步。精确可靠的时间信息由 PTP 和 NTP 时间服务器提供，可以将其与板载 GNSS 接收器进行 UTC 同步。我们的 T506 时钟卡对任何托管的关键任务和时间敏感的应用程序服务器都是必不可少的。

优势

● 标准 PCIe 卡:半高，标准高单和双插槽服务器卡
● 经过验证的北斗同步技术：以更少的开发和集成工作加快上市时间，同时提供全面的同步功能
● 卓越和丰富的同步接口内置 GNSS 接收机启用 PRTC 和 IEEE1588v2
    主时钟（GM), 边界时钟 (BC），从时钟（SC)
    和 NTP 服务器功能
● 高可靠性：多个后备选项 - 高稳晶振 / 铷原子钟，SyncE和 PTP 可以在 GNSS 中断时使用
● 支持标准1PPS、10MHz、TOD等多种时间码输出
● BdtimeTM 同步监控技术：保证 GNSS 同步的全面监控和分析
● 开放控制接口：通过标准化信息模型进行管理集成，并可选使用我们的集成同步控制器

关键功能

● 集成 GNSS 接收机
● 集成 GM,BC,SC
● 集成 NTP 服务器
● 稳健的设计
● 可将模块插入主机设备
● 可选守时功能

在网络中应用

PCIe 时钟卡
● PCIe 可插拔时钟卡可为服务器提供标准可靠的时钟同步
● 在移动网络、关键基础设施、电力设施、专业广播等领域实现关键设备和时间敏感型软件应用程序的精确同步
● 与 PTP、NTP、SyncE、TOD 进行时间、频率和相位同步
● 无需外部同步设备
● 通过开放模式控制实现直接管理集成的最佳选择

NTP服务

● 最小的 NTP 服务器
● 带有基于硬件响应的安全性 NTP 服务器
● GNSS 参考一级时间服务器
● NTP v1, v2, v3, v4 和 SNTP IPv4 /IPv6
● 时间 & 日期协议
● 锁定 GNSS，NTP 对 UTC 精度优于 +/-100ns
● 基于硬件 DoS 保护的 NTP 响应程序
● 每秒最多 500000 次响应
● 在同一端口支持 PTP 和 NTP 服务
● PTP 到 NTP 转换
● PTP 备份当 GNSS 中断时
● 固定或移动平台

GNSS接收机

● 为 PRTC-A 应用程序提供高精度
● 与 UTC 同步精度 +/-100 纳秒
● 独立 72 通道
● 支持单卫星授时模式
   - 测量固定位置
   - 可设置固定位置
● 导航模式
● 可配置卫星 SNR 和仰角掩码
● 设备级高级欺骗和干扰检测功能
● 基于 AI 的欺骗和干扰检测具有 NMS GNSS 保障
   功能的集成控制器
● GPS/QZSS L1 C/A and GLONASS L10F, BeiDou B1,
   Galileo E1,SBAS(QZSS,WAAS,EGNOS,MSAS)
● 最多三个并行 GNSS 星座
● 用户可配置天线延迟补偿
● 微型 AMC4 射频连接器，50 欧姆（1.2mm 连接高度）
● 3.3V@100mA max

符合标准

● ITU-T G.8261, G.8262, G.8264
● ITU-T G.8272, G.811
● ITU-T G.8265.1, G.8275.1. G.8275.2
● IEEE 1588v2 (PTP)
● RFC 1059 (NTPv1), RFC 1119 (NTPv2), RFC 1305
   (NTPv3),
● RFC 5905 (NTPv4), RFC 4330 (SNTPv4)
● RFC868 (TIME), RFC867(DAYTIME)
● ETSI EN 300 386 V1.6.1
● EN 55024
● EN 55022 Class-B
● AS/NZS CISPR 22
● FCC CFR 47 Part 15 Subpart B
● ANSI C63.4 Class-B
● IEC/EN 61000-3-2
● IEC/EN 61000-3-3
● IEC/EN 61000-4-2 (ESD): ±15 kV / ±8 kV (air/
   contact)
● IEC/EN 61000-4-3 (RI)
● IEC/EN 61000-4-4 (EFT): 1 kV / 50 A (5/50 ns)
● IEC/EN 61000-4-5 (Surge): 4KV (10/700 μs)
● IEC/EN 61000-4-6 (CI)
● EN 60950-1: +A11, +A12, +2 (SAFETY)
● RoHS 符合性

时间和相位精度

● G.8272/G.8273.1 兼容 PRTC((±100nsec 相对 UTC
MTIE<100nsec）锁定到 GNSS 时
● 在 GNSS 中断期间：授时使用 G.811PRC/G.8272PRTC
Sync-E input
- 可溯源到 G.811PRC: 时间误差
<UTC+/-1μs 24 小时
- 可溯源到 G.8272PRTC: 时间误差
<UTC+/-1μs 72 小时

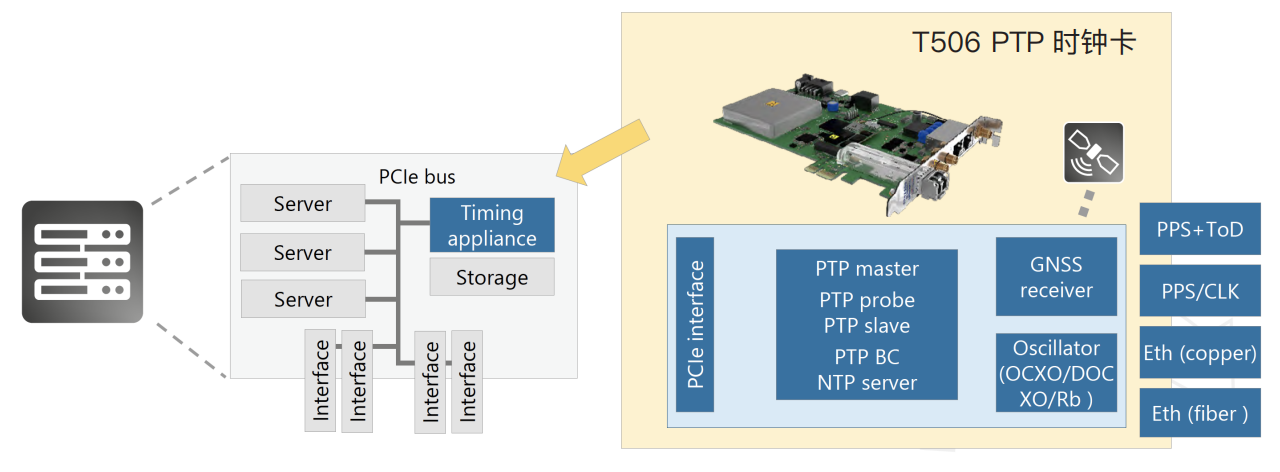

板卡网络中应用

同步精度

● +/-100ns 相对 UTC
● G.8272/G.8273.1 符合 PRTC
● G.811 符合 PRC
● G.8262/G.8264SyncE

主要应用

● 1588v2 PTP 主时钟、边界时钟和从时钟
● PTP 到 Sync-E 和 Sync-E 到 PTP 的转换
● 作为 PRTC 和 PRC 运行的 GNSS 接收机
● NTP 服务器

PTP 主时钟操作模式

● PTP 电信配置文件：
—ITU-T G.8265.1&Telecom2008 频率传递功能
—ITU-T G.8275.2 时间 / 相位传送功能
—ITU-T G.8275.1 时间 / 相位传送功能
( 全定时域支持）用于 DOCSIS3.1
● PTP 企业功能（混合 IP 组播和单播）
● PTP 电力和公共设施功能 :
—IEC/IEEE 61850-9-3
—IEEEC37.238-2011
—IEEE C37.238-2017
● PTP 广播和媒体功能：
—SMPTE ST 2059-2
—AES67 媒体配置文件
● 大师级主时钟同时支持多个配置文件

PTP 从时钟操作模式

● PTP 电力和公共设施功能 :
—IEC/IEEE 61850-9-3
—IEEEC37.238-2011
—IEEE C37.238-2017
● PTP 电信配置文件
—ITU-T G.8265.1&Telecom2008 频率传递功能
—ITU-T G.8275.1 时间 / 相位传送功能（APTS,
● BMCA 部分定时支持和两个远程主机的自动不
对称补偿）
—ITU-T G.8275.1 时间 / 相位传送功能
( 全定时域支持）
● IEEE1588v2 默认 PTP 配置文件 L3( 附件 D) 和 L2
（附件 F)
● PTP 企业功能（混合 IP 组播和单播）

PTP 特征

● 完整的 IEEE1588-2008 PTP 大师，边界和从时钟
● 辅助部分定时支持（APTS)-PTP 输入当 GNSS 信号
丢失或不可用时。
● 支持 1 步和两步时钟配置
● 专用或通用 IP PTP 接口
● VLAN(IEEE802.1Q) 或未标记
● Sync-E 输入到 PTP 输出（频率）转换
● PTP 配置文件之间转换
● 维持 PTP 从列表
● 固定不对称补偿

可编程 I/O

● CH1: SMA-F PPS/ CLK (10MHz) I/O, 50 ohm
● CH2: SMA-F PPS/ CLK (10MHz) I/O, 50 ohm
● CH3*: SMA-F PPS/ CLK (10MHz) out, 50 ohm
● CH4:* SMA-F PPS/ CLK (10MHz) out, 50 ohm
● PPS+ToD I/O over RJ-45 (ToD HW ready)

*HQ++ 和铷钟版本支持
